非接触式刀具破损检测系统 TRS2

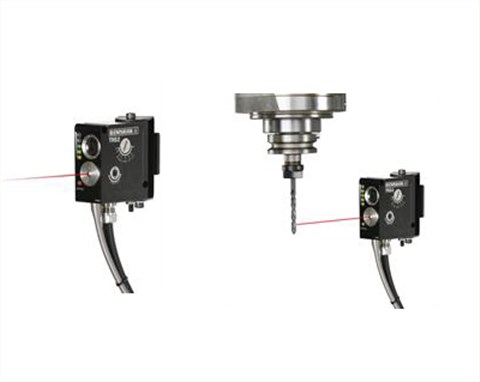

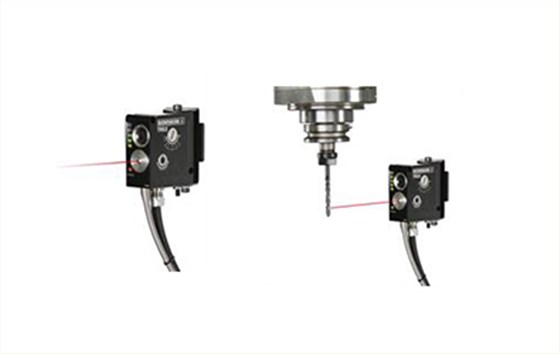

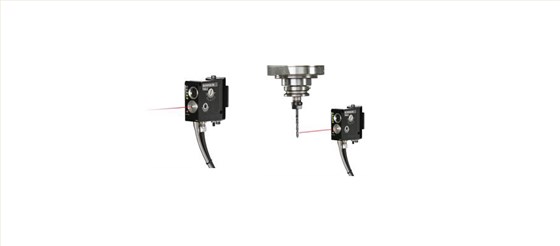

TRS2是一种使用激光的非接触式刀具破损检 测系统，专为钻头和丝攻等实心刀具而设计。刀 具以5000 r/min、1000 r/min或200 r/min的转速旋 转，移动进入激光光束。当接收器检测到刀具时， TRS2的输出启动并发生状态变化。
产品参数Product parameters
|
主要应用 |
用于在各种型号的立式和卧式加工中心、各种龙门加工中心以及多功能机床上对实心刀具进行高速、非接触式刀具破损检测。 |
|
尺寸 |
高：83.0mm；宽：38.0mm；深：73.0mm； |
|
重量 |
750.0g，含10.0m电缆 |
|
传输类型 |
硬线连接传输 |
|
兼容接口 |
不适用（集成接口） |
|
刀具破损检测 |
0.2 mm |
|
检测距离 |
TRS2可在300.0mm和2.0m之间调节。出厂设定为350.0mm。TRS2-S预设为350.0 mm。 |
|
电源电压 |
11Vdc至30Vdc |
|
电源电流 |
12Vdc时为65mA；24Vdc时为42mA |
|
输出信号（来自接口) |
状态输出。无电压固态继电器(SSR)输出，可配置常开或常闭。 |
|
输入/输出保护 |
电源/输出由可复位保险丝提供保护 |
|
电气连接布置 |
从装置底部出线 |
|
电缆（至机床控制器）规格 |
4.85mm，5芯绝缘屏蔽电缆，每芯18/0.1mm。 |
|
电缆（至机床控制器）长度 |
5.0m、10.0m |
|
电缆（至机床控制器）电气连接 |
从装置端部出线 |
|
气源 |
4.0mm空气管。TRS2的气源必须符合BSISO8573-1:1.7.2级的要求。 |
|
激光类型 |
根据BSEN60825-1:2014(IEC60825-1:2014) 的定义，属于2类激光产品。 |
|
激光光束校直 |
装置配有可调安装支架。 |
|
安装 |
提供安装支架，带有M6（2个）槽孔。还有其他安装方式可供选择。 |
|
环境IP等级 |
IPX8 BS EN 60529:1992+A2:2013 ；(IEC 60529:1989+AMD1:1999+AMD2:2013)（有压缩空气） |
|
环境IK等级 |
IK06 BS EN IEC 62262:2002 [适用于玻璃窗口] |
|
工作温度 |
+5°C至+55°C |
产品展示Product display
产品优势Product advantage
TRS2用于在各种机床上对实心对中切削刀具进行非接触式刀具破损检测。系统采用ToolWise刀具
识别电子装置，通过分析从旋转刀具上反射回来的光线频谱来判断刀具是否存在。系统可以忽略
由冷却液和切屑所形成的随机光线频谱，消除了因冷却液挡住光束而检测不到破损刀具的可能性。
该单个装置可安装在机床加工区域之外，节省了宝贵的加工空间。
精确的刀具长度和直径测量
自动进行刀补计算和修正
消除手动设定误差
序中刀具破损检测
降低废品率
应用场景Application scenarios
用于在各种型号的立式和卧式
加工中心以及各种龙门加工中心上进行刀具测量和刀具破损检测
成熟的运动机构设计。
抗干扰的硬线连接通信。
适用于所有加工中心的、经济高效的对刀仪。
1.00 μm 2σ重复性。
