产品介绍Product introduction
-
-

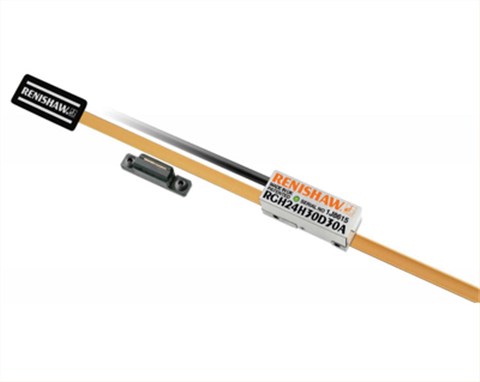

RGH24光栅系统
雷尼绍的RGH24系列是一种非接触式光栅系统。紧凑型读数头配有LED安装指示灯，抗污能力优异的独特光学滤波系统，以及分辨率达10nm的内置细分电路。RGH24可提供经验证的可靠性、性能和价值，因此成为最常用的光栅系统之一.....
产品参数Product parameters
|
电源 |
5V±5% |
120mA（典型），200mA RGH22Y、S和H 注：电流消耗数字指的是无端接的读数头。 对于数字输出，当与120Ω连接时，每对通道（如A+，A-）会再消耗25mA。对于模拟输出，当与120Ω连接时，会再消耗20mA。 5V直流电源，符合标准IEC BS EN 60950-1 SELV的要求。 |
|
|
|
纹波 |
频率达500kHz时，最大200mVpp。 |
|
|
温度 |
存储;工作 |
存储：-20°C至+70°C；工作：0°C至+55°C |
|
|
湿度 |
|
95%相对湿度（非冷凝），符合EN 60068-2-78标准 |
|
|
防护等级 |
|
IP40 |
|
|
加速度 |
工作 |
500m/s2，3轴 |
|
|
冲击 |
非工作 |
1000m/s2，6ms，½正弦，3轴 |
|
|
振动 |
工作 |
55Hz至2000Hz时100m/s2（最大值），3轴 |
|
|
质量 |
读数头；电缆 |
读数头：11g；电缆：34g/m |
|
|
电缆 |
|
8芯，双屏蔽，最大直径4.4mm。 弯曲半径为20mm时，挠曲寿命 >20x106次循环。 |
|
|
插头选项 |
代码 |
插头类型 |
应用 |
|
应用 |
A D L F Z |
9针D型插头 15针D型插头 15针D型插头 无端接电缆 JST插头 |
所有读数头 RGH24D、X、Z、W、Y、H、I和O数字读数头 RGH24B模拟读数头 所有读数头 所有读数头 |

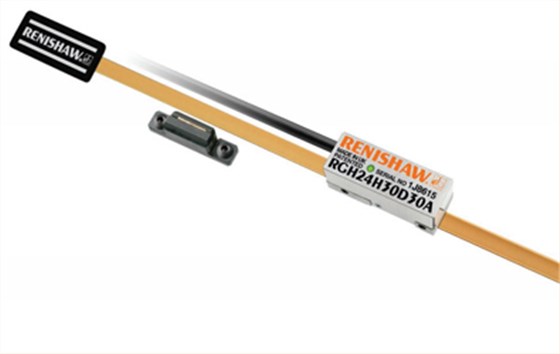

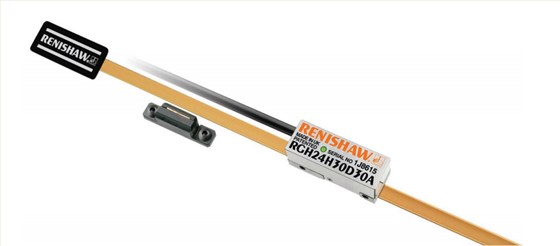

产品展示Product display
产品优势Product advantage
雷尼绍的光栅系统基于创新的非接触式结构，这种设
计在实现零机械滞后和精确测量的同时，还具有极强的抗
污能力，非常有效地避免灰尘、轻油和划痕等影响信号的
完整性。这确保了客户的机器能够安全可靠地运行，无需
过多维护。
应用场景Application scenarios
雷尼绍的编码器系统广泛应用于工业自动化的所有领
域，如半导体、电子、医疗、平板显示器制造、印刷、科
研、机器人、太阳能光伏、专业机床、精密计量和高级运动
系统
