产品介绍Product introduction
-
-
接触式对刀仪 TS27R
产品介绍：TS27R对刀仪用于数控加工中心上的对刀操作。 进行刀长测量和
刀具破损检测时，由程序驱动 刀具沿Z轴方向接近对刀仪测针。在机床的X轴
和Y 轴设定旋转刀具的半径刀补。 螺钉调节工具可使测针与机床的轴对齐。
接口装置处理对刀仪与数控系统之间的信号。
产品参数Product parameters
|
主要应用 |
在各种大小的立式和卧式加工中心以及各种龙门加工中心上实现对 刀和刀具破损检测。 |
|
传输类型 |
硬线连接传输 |
|
接收器/接口 |
MI8-4或HSI |
|
推荐测针 |
盘形测针（碳化钨，75洛氏硬度）或方形测针（陶瓷测尖，75洛氏硬度） |
|
含盘形测针的重量 |
1055g |
|
电缆至接口规格 |
电缆直径4.35mm，4芯屏蔽电缆，每芯7x0.2mm |
|
电缆至接口长度 |
10m |
|
电缆至接口电气连接 |
从装置端部出线 |
|
感应方向 |
±X,±Y,+Z |
|
单向重复性 |
1.00µm2 |
|
测针触发力 |
1.30N至2.40N，133gf至245gf，取决于感应方向 |
|
密封等级 |
IPX8(EN/IEC 60529) |
|
安装 |
M12T形螺栓（未提供）；可选Spirol销钉可实现精确重新安装 |
|
存储温度 |
-10°C至+70°C |
|
工作温度 |
-5°C至+60°C |

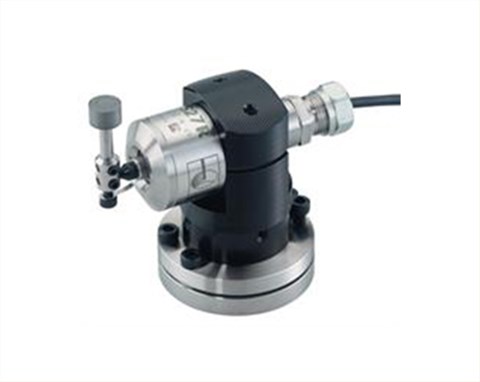

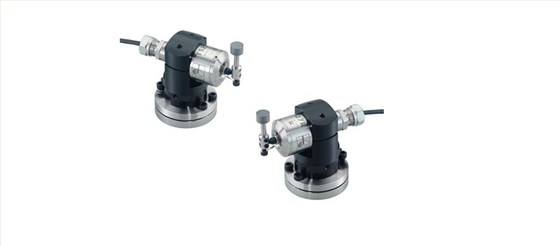

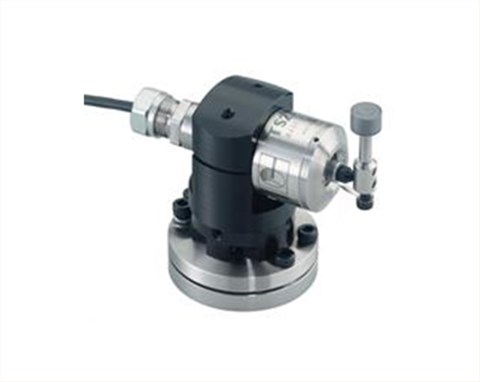

产品展示Product display
产品优势Product advantage
TS27R
采用硬线连接传输的超小型3D触发式对刀仪，用于在各种刀具上执行破损检测以及快速测量刀长和直径。
减少机床意外停机时间，从而节省大量检测时间。
精确的刀具长度和直径测量
自动进行刀补计算和修正
消除手动设定误差
序中刀具破损检测
降低废品率

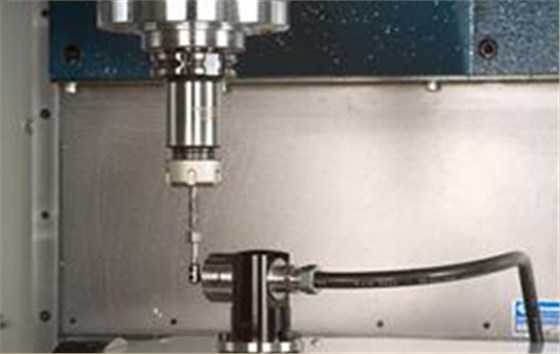

应用场景Application scenarios
用于在各种型号的立式和卧式
加工中心以及各种龙门加工中心上进行刀具测量和刀具破损检测
成熟的运动机构设计。
抗干扰的硬线连接通信。
适用于所有加工中心的、经济高效的对刀仪。
1.00 μm 2σ重复性。
