    非接触式刀具破损检测系统 TRS2

    TRS2是一种使用激光的非接触式刀具破损检 测系统,专为钻头和丝攻等实心刀具而设计。刀 具以5000 r/min、1000 r/min或200 r/min的转速旋 转,移动进入激光光束。当接收器检测到刀具时, TRS2的输出启动并发生状态变化。

    全国服务热线:134-3598-9810
    立即咨询

    产品介绍Product introduction

    非接触式刀具破损检测系统 TRS2

    非接触式刀具破损检测系统 TRS2

    TRS2是一种使用激光的非接触式刀具破损检 测系统,专为钻头和丝攻等实心刀具而设计。刀 具以5000 r/min1000 r/min200 r/min的转速旋 转,移动进入激光光束。当接收器检测到刀具时, TRS2的输出启动并发生状态变化。



    产品参数Product parameters

    主要应用

    用于在各种型号的立式和卧式加工中心、各种龙门加工中心以及多功能机床上对实心刀具进行高速、非接触式刀具破损检测。

    尺寸

    高:83.0mm;宽:38.0mm;深:73.0mm;

    重量

    750.0g,含10.0m电缆

    传输类型

    硬线连接传输

    兼容接口

    不适用(集成接口)

    刀具破损检测

    0.2 mm

    检测距离

    TRS2可在300.0mm和2.0m之间调节。出厂设定为350.0mm。TRS2-S预设为350.0 mm。

    电源电压

    11Vdc至30Vdc

    电源电流

    12Vdc时为65mA;24Vdc时为42mA

    输出信号(来自接口)

    状态输出。无电压固态继电器(SSR)输出,可配置常开或常闭。

    输入/输出保护

    电源/输出由可复位保险丝提供保护

    电气连接布置

    从装置底部出线

    电缆(至机床控制器)规格

    4.85mm,5芯绝缘屏蔽电缆,每芯18/0.1mm。

    电缆(至机床控制器)长度

    5.0m、10.0m

    电缆(至机床控制器)电气连接

    从装置端部出线

    气源

    4.0mm空气管。TRS2的气源必须符合BSISO8573-1:1.7.2级的要求。

    激光类型

    根据BSEN60825-1:2014(IEC60825-1:2014) 的定义,属于2类激光产品。

    激光光束校直

    装置配有可调安装支架。

    安装

    提供安装支架,带有M6(2个)槽孔。还有其他安装方式可供选择。

    环境IP等级

    IPX8 BS EN 60529:1992+A2:2013 ;(IEC 60529:1989+AMD1:1999+AMD2:2013)(有压缩空气)

    环境IK等级

    IK06 BS EN IEC 62262:2002 [适用于玻璃窗口]

    工作温度

    +5°C至+55°C

    产品展示Product display

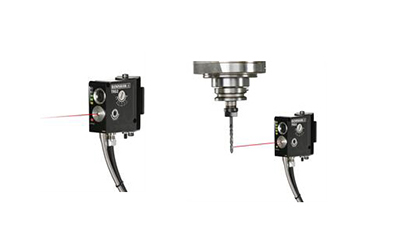

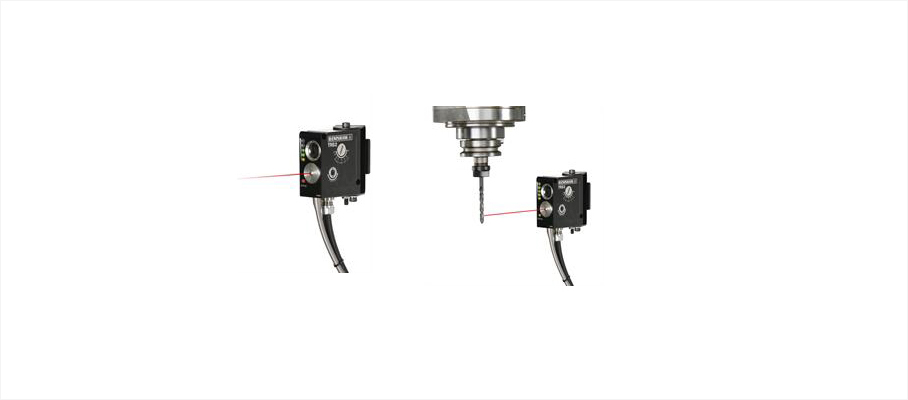

    非接触式刀具破损检测系统 TRS2

    产品优势Product advantage

    TRS2用于在各种机床上对实心对中切削刀具进行非接触式刀具破损检测。系统采用ToolWise刀具

    识别电子装置,通过分析从旋转刀具上反射回来的光线频谱来判断刀具是否存在。系统可以忽略

    由冷却液和切屑所形成的随机光线频谱,消除了因冷却液挡住光束而检测不到破损刀具的可能性。

    该单个装置可安装在机床加工区域之外,节省了宝贵的加工空间。
    精确的刀具长度和直径测量
    自动进行刀补计算和修正
    消除手动设定误差
    序中刀具破损检测
    降低废品率

    应用场景Application scenarios

    用于在各种型号的立式和卧式
    加工中心以及各种龙门加工中心上进行刀具测量和刀具破损检测
    成熟的运动机构设计。
    抗干扰的硬线连接通信。
    适用于所有加工中心的、经济高效的对刀仪。
    1.00 μm 2σ重复性。
